Čtyřvodičové 40-100A

Čtyřvodičové filtry 40 - 100A

Technická data


  • jmenovité napětí - provedení 3x500V/290V/50-60 Hz

  • jmenovitý proud viz tab.

  • el. pevnost mezi vývody 1.000V DC, mezi vývody a pouzdrem 3.000V DC

  • krytí IP20

  • jmenovitá teplota +40°C

  • kategorie klimatické odolnosti 25/70/10





Typ filtru jm. proud [A] průřez svorky [mm2] Objed. číslo hmotnost [kg] Vel. Cena
L0404S02-16 40 16 371512904011 4,2 1 ceník
L0634S02-35 63 35 371512904012 6,2 2 ceník
L1004S02-35 100 35 371512904013 6,6 2 ceník



Tabulka - typ filtru

NC

filtry pro měniče

N

L článek - modifikace

NM

filtry pro měniče

P

pí - článek

NL

filtry pro měniče

C

dvojité filtry pro měniče

NA

L článek zalévaný

A

L článek zalévaný

NB, ND

L článek zalévaný

S

speciální provedení

L

L článek

F

filtry pro Faradayovy kabiny

M

L článek - modifikace





Tabulka - Unikající proud max.

0 neomezeno 6 1,7 mA
1 0,75 mA 7 20 mA
2 3,5 mA 8 1,5 mA
3 10 mA 9 jiný
4 40 mA N žádný
5 0,35 mA







  • filtry typu dolní propust jsou určeny k potlačení rádiového rušení v kmitočtovém pásmu 0,15 - 30MHz
  • filtry se připevňují na kovový rám spojený s kostrou pomocí čtyř šroubů M6
  • filtry se zapojují tak, aby nedošlo k souběhu odrušených (vstupních) a neodrušených (výstupních a všech ostatních) vodičů


Tabulka velikostí



Velikost A B C D E
1 260 240 162 140 120
2 320 300 222 180 125

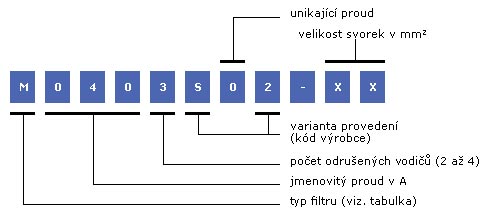

TYPOVÝ ŠTÍTEK Č.1


FILTRY "NLA, NLB, NA, NB, ND, L, NLN, NLM, NCM, NMU, NMV, NCU, NCV, M"
