Filtry 40A-480A

Odrušovací filtry 40A-480A

Technická data

  • jmenovité napětí 3x500V/50-60Hz (i pro sítě IT)

  • jmenovitý proud viz tab.

  • el. pevnost mezi vývody 1.000V DC, mezi vývody a pouzdrem 3.000V DC

  • krytí IP20 (IP00 pro filtr 480A)

  • jmenovitá teplota +40°C

  • kategorie klimatické odolnosti 25/70/10

  • filtry se připevňují na kovový rám spojený s kostrou pomocí čtyř šroubů M6

  • útlumové charakteristiky viz obrázky níže



Odrušovací filtry 40-63A

Odrušovací filtry 100A

Odrušovací filtry 160A

Odrušovací filtry 250A

Odrušovací filtry 325A

Odrušovací filtry 480A





Typ filtru Jm. proud [A] Průřez svorky
[mm2]
Objed. číslo Hmot-
nost [kg]
Vel. Cena
M0403S02-16 40 16 371512903102 4,0 1 ceník
M0633S02-16 63 16 371512903104 4,1 1 ceník
M0403S02-35 40 35 371512903106 4,2 2 ceník
M0633S02-35 63 35 371512903108 4,3 2 ceník
M1003S02-35 100 35 371512903110 7,7 3 ceník
M1003S02-70 100 70 371512903112 8,6 4 ceník
M1603S02-70 160 70 371512903114 9,7 4 ceník
M1603S02-95 160 95 371512903116 10,3 5 ceník
M2503S02-95 250 95 371512903118 10,5 5 ceník
M3253S02-702 325 2x70 371512903120 10,7 5 ceník
M4803S02IP00 480 - 371512903121 14 obr. 2  ceník



Tabulka - typ filtru

NC

filtry pro měniče

N

L článek - modifikace

NM

filtry pro měniče

P

pí - článek

NL

filtry pro měniče

C

dvojité filtry pro měniče

NA

L článek zalévaný

A

L článek zalévaný

NB, ND

L článek zalévaný

S

speciální provedení

L

L článek

F

filtry pro Faradayovy kabiny

M

L článek - modifikace





Tabulka - Unikající proud max.

0 neomezeno 6 1,7 mA
1 0,75 mA 7 20 mA
2 3,5 mA 8 1,5 mA
3 10 mA 9 jiný
4 40 mA N žádný
5 0,35 mA







  • filtry typu dolní propust jsou určeny k potlačení rádiového rušení v kmitočtovém pásmu 0,15 - 30MHz

  • filtry se zapojují tak, aby nedošlo k souběhu odrušených (vstupních) a neodrušených (výstupních a všech ostatních) vodičů

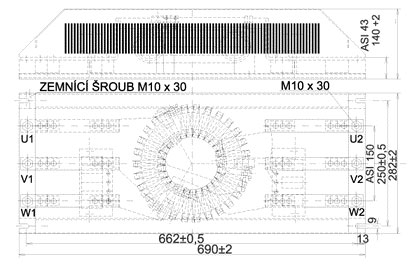

OBRÁZEK Č. 2

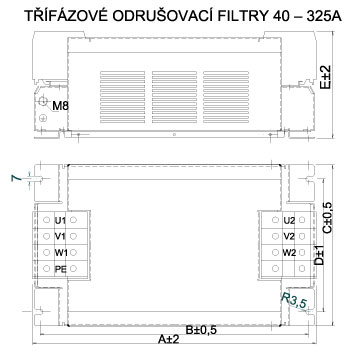

Velikost 1 2 3 4 5
A 260 262 320 384 408
B 240 240 300 360 380
C 162 162 222 222 222
D 140 140 180 180 180
E 120 125 125 148 152






TYPOVÝ ŠTÍTEK Č.1


FILTRY "NLA, NLB, NA, NB, ND, L, NLN, NLM, NCM, NMU, NMV, NCU, NCV, M"
