Čtyřvodičové filtry

Čtyřvodičové filtry

Technická data

  • jmenovité napětí - provedení 3x440V/250V/50-60Hz

  • jmenovitý proud viz tab.

  • unikajicí proudy viz tab.

  • el. pevnost mezi vývody 1.000V DC, mezi vývody a pouzdrem 3.000V DC

  • krytí IP20

  • jmenovitá teplota +40°C

  • kategorie klimatické odolnosti 25/70/10

  • svorky šroubové 4 mm2







Typ filtru jm. proud [A] unik. proud
[mA]
Objed. číslo hmotnost [kg] Cena

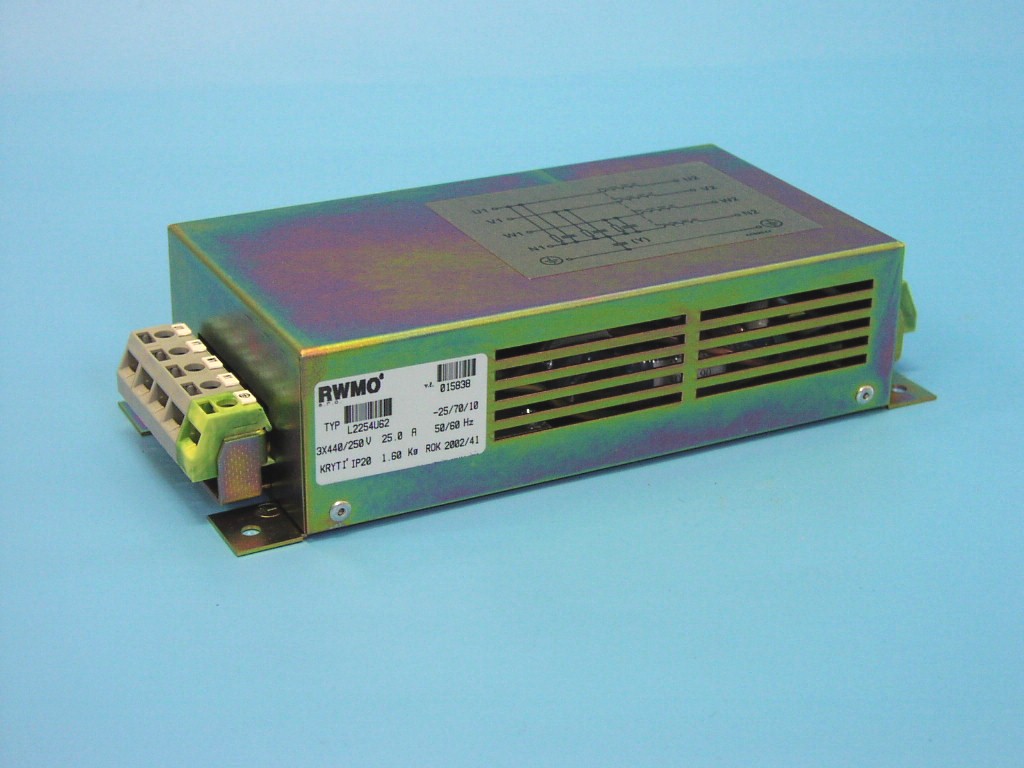

L2104U62 10 <1,7 371512904008 1,4 ceník
L2164U62 16 <1,7 371512904006 1,4 ceník
L2254U62 25 <1,7 371512904007 1,6 ceník



Tabulka - typ filtru

NC

filtry pro měniče

N

L článek - modifikace

NM

filtry pro měniče

P

pí - článek

NL

filtry pro měniče

C

dvojité filtry pro měniče

NA

L článek zalévaný

A

L článek zalévaný

NB, ND

L článek zalévaný

S

speciální provedení

L

L článek

F

filtry pro Faradayovy kabiny

M

L článek - modifikace




Tabulka - Unikající proud max.
0 neomezeno 6 1,7 mA
1 0,75 mA 7 20 mA
2 3,5 mA 8 1,5 mA
3 10 mA 9 jiný
4 40 mA N žádný
5 0,35 mA







  • filtry typu L-dolní propust jsou určeny k potlačení rádiového rušení v kmitočtovém pásmu 0,15 - 30MHz

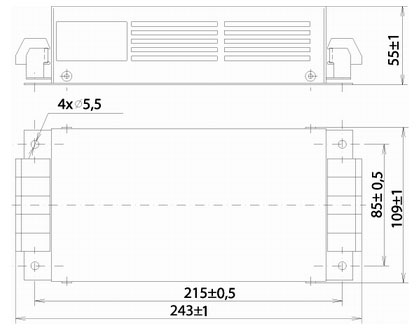

  • filtry se připevňují na kovový rám spojený s kostrou pomocí dvou šroubů M4 (od 10A pomocí šroubů M5)

  • filtry se zapojují tak, aby nedošlo k souběhu odrušených (vstupních) a neodrušených (výstupních a všech ostatních) vodičů






TYPOVÝ ŠTÍTEK Č.1


FILTRY "NLA, NLB, NA, NB, ND, L, NLN, NLM, NCM, NMU, NMV, NCU, NCV, M"
