Zalévané NLA, NLB

Zalévané filtry



Technická data



  • jmenovité napětí 250V/50-60Hz

  • jmenovitý proud viz tab.

  • unikající proudy viz tab. (dle ČSN 345611)

  • el. pevnost mezi vývody 1.000V DC, mezi vývody a pouzdrem 3.000V DC

  • krytí IP20

  • jmenovitá teplota +40°C

  • kategorie klimatické odolnosti 25/70/10

  • svorky šroubové do průřezu 4 mm2 (vstup)

  • svorky šroubové do průřezu 4 mm2 nebo výstupní lanka (provedení V)(výstup)

  • pracovní plocha libovolná

  • délka vodičů mezi filtrem a zdrojem rušení musí být co nejkratší

Zalévané filtry NLA,NLB se šroubovými svorkami na vstupu i výstupu (provedení 04)



Zalévané filtry NLA,NLB se šroubovými svorkami na vstupu a lanky na výstupu (provedení 04V)





Typ filtru Jm. proud [A] Unik. proud [mA] Objed. číslo Hmotnost [kg] Prov. Cena
NLA062P72-04 6.3 16 371512902119 0,53 04 ceník
NLA102P72-04 10 16 371512902121 0,53 04 ceník
NLA162P72-04 16 16 371512902123 0,53 04 ceník
NLA252P72-04 25 16 371512902124 0,53 04 ceník
NLA062P72-04V 6.3 16 371512902125 0,53 04V ceník
NLB062P72-04V 6.3 16 371512902126 0,53 04V ceník
NLA102P72-04V 10 16 371512902127 0,53 04V ceník
NLB102P72-04V 10 16 371512902128 0,53 04V ceník
NLA162P72-04V 16 16 371512902129 0,53 04V ceník
NLA252P72-04V 25 16 371512902130 0,53 04V ceník



Tabulka - typ filtru

NC

 filtry pro měniče

N

 L článek - modifikace

NM

 filtry pro měniče

P

 pí - článek

NL

 filtry pro měniče

C

 dvojité filtry pro měniče

NA

 L článek zalévaný

A

 L článek zalévaný

NB, ND

 L článek zalévaný

S

 speciální provedení

L

 L článek

F

 filtry pro Faradayovy kabiny

M

 L článek - modifikace




Tabulka - Unikající proud max.
0
neomezeno
 6
1,7 mA
1
0,75 mA
 7
20 mA
2
3,5 mA
 8
1,5 mA
3
10 mA
 9
jiný
4
40 mA
 N
žádný
5
0,35 mA







Rozměrový náčrt provedení 04

Rozměrový náčrt provedení 04V

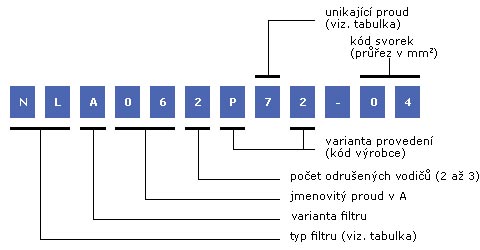

TYPOVÝ ŠTÍTEK Č. 1


FILTRY "NLA, NLB, NA, NB, ND, L, NLN, NLM, NCM, NMU, NMV, NCU, NCV, M"
